📝 الوصف

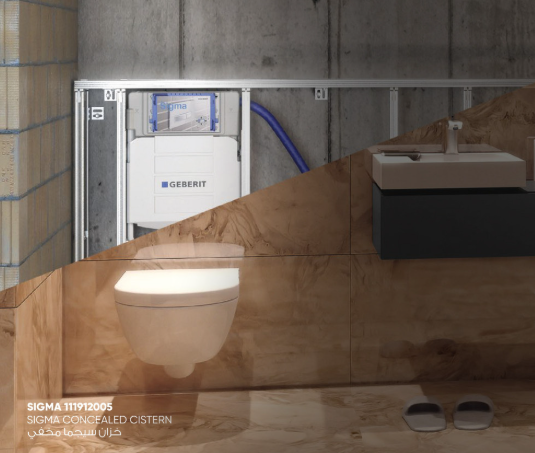

هيكل تثبيت سيفون مخفي Geberit Duofix مصمم خصيصًا لتركيب المراحيض المعلقة بطريقة احترافية داخل الجدران الجبسية والخشبية وأنظمة الجدران المسبقة التجهيز. يتميز بإطار فولاذي قوي ذاتي الدعم مع معالجة مقاومة للتآكل وطلاء بودرة عالي الجودة لضمان المتانة والاستقرار على المدى الطويل.

يوفر النظام مرونة عالية أثناء التركيب بفضل إمكانية تعديل ارتفاع المرحاض، كما يدعم أنظمة التدفق الأحادي والثنائي وتقنية الإيقاف أثناء التدفق، مع خزان مخفي معزول بالكامل ضد التكاثف لضمان أداء موثوق وكفاءة عالية في استهلاك المياه.

يُعد الخيار المثالي للمشاريع السكنية والتجارية الحديثة، خاصة في تطبيقات الحمامات العصرية وتجهيزات ذوي الاحتياجات الخاصة، مع سهولة كبيرة في أعمال الصيانة والتركيب بدون الحاجة إلى أدوات معقدة.

📌 المواصفات

🔹 مناسب للجدران المعدنية والخشبية

🔹 متوافق مع أنظمة Geberit Duofix

🔹 قابل للتركيب داخل الجدران الجزئية أو كاملة الارتفاع

🔹 مناسب للحوائط الفاصلة كاملة الارتفاع

🔹 يدعم تجهيزات الحمامات لذوي الاحتياجات الخاصة

🔹 مناسب لارتفاعات الأرضيات من 0 حتى 25 سم

🔹 مخصص للمراحيض المعلقة على الحائط

🔹 إطار فولاذي ذاتي الدعم مقاوم للتآكل بطلاء بودرة

🔹 إمكانية تعديل ارتفاع المرحاض أثناء التركيب من 41 إلى 46 سم

🔹 قواعد تثبيت دوارة مناسبة لمقاطع UW 50 وUW 75

🔹 أرجل مجلفنة مقاومة للانزلاق والتآكل

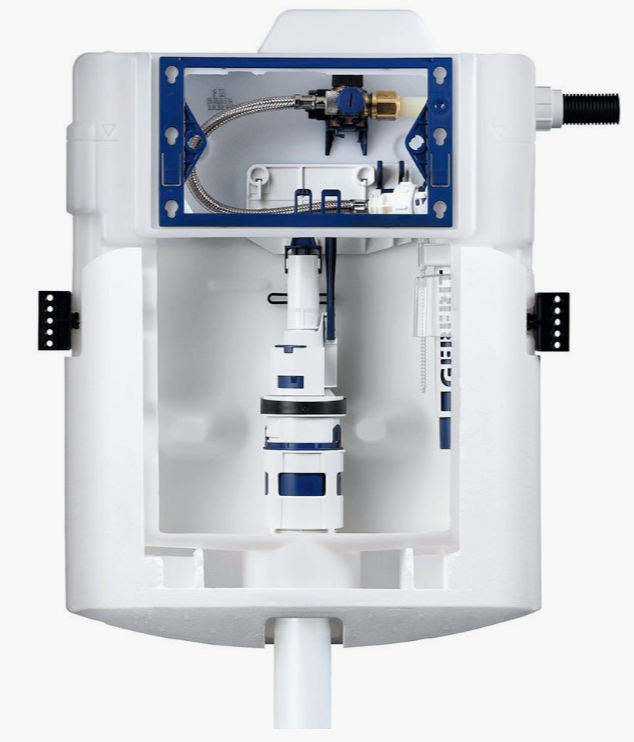

🔹 خزان Geberit Sigma مخفي بسُمك 12 سم ومعزول ضد التكاثف

🔹 يدعم أنظمة التدفق الأحادي والثنائي وStop-and-Go

🔹 إمكانية الصيانة والتركيب بدون أدوات

🔹 مدخل المياه من الخلف أو من الأعلى بالمنتصف

🔹 مزود بفتحة حماية للصيانة ضد الرطوبة والأتربة

🔹 يحتوي على أنبوب توصيل لمراحيض Geberit AquaClean الذكية

🔹 مزود بملحقات التثبيت والحماية الكاملة

⚙️ البيانات الفنية

🔹 ضغط التشغيل: 0.1 – 10 بار

🔹 سعة التدفق الافتراضية: 4.5 / 3 لتر

🔹 نطاق تدفق الشطف الكبير: 4 / 4.5 / 6 / 7.5 لتر

🔹 نطاق تدفق الشطف الصغير: 2 – 4 لتر

🔹 معدل التدفق عند 3 بار: 0.16 لتر/ثانية

🔹 خامة التصنيع: فولاذ

🔹 إمكانية تعديل الارتفاع: نعم

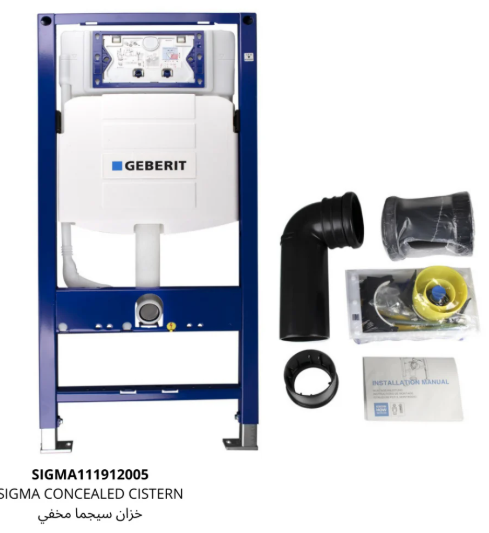

📦 محتويات العبوة

🔹 وصلة مياه R 1/2 متوافقة مع MasterFix وMeplaFix

🔹 صندوق حماية لفتحة الصيانة

🔹 طقم توصيل مرحاض بقطر 90 مم

🔹 كوع توصيل 90° من مادة PE-HD بقطر 90 مم

🔹 وصلة تحويل PE-HD بقطر 90 / 110 مم

📝 Description

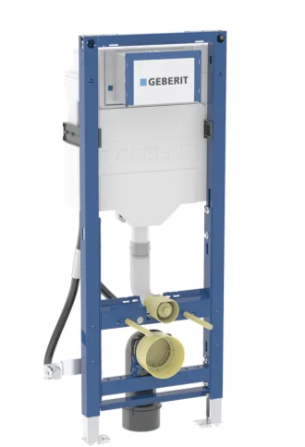

The Geberit Duofix concealed cistern installation frame is engineered for professional wall-hung WC installations in drywall, wooden frame walls, and prewall systems. Featuring a statically self-supporting steel frame with corrosion-resistant powder coating, it delivers exceptional durability, stability, and long-term performance.

Designed for maximum installation flexibility, the system allows adjustable WC height positioning during installation and supports single flush, dual flush, and stop-and-go flushing systems. The integrated 12 cm concealed cistern is fully insulated against condensation, ensuring reliable and efficient operation.

Ideal for modern residential and commercial bathroom applications, including barrier-free installations, the system offers tool-free maintenance and easy installation for enhanced convenience and efficiency.

📌 Specifications

🔹 Suitable for metal and wood frame walls

🔹 Compatible with Geberit Duofix system walls

🔹 Suitable for part-height and room-height prewall installations

🔹 Suitable for room-height partition walls

🔹 Ideal for barrier-free bathroom construction

🔹 Suitable for floor constructions from 0–25 cm

🔹 Designed for wall-hung WCs

🔹 Self-supporting steel frame with corrosion-resistant powder coating

🔹 Adjustable WC installation height from 41–46 cm

🔹 Rotating foot plates suitable for UW 50 and UW 75 profiles

🔹 Galvanised non-slip supports with corrosion protection

🔹 12 cm Geberit Sigma concealed cistern insulated against condensation

🔹 Supports single flush, dual flush, and stop-and-go flush systems

🔹 Tool-free installation and maintenance access

🔹 Rear or top-centre water supply connection

🔹 Protection box for service opening against moisture and dirt

🔹 Conduit pipe for Geberit AquaClean shower toilet connection

⚙️ Technical Data

🔹 Flow pressure: 0.1–10 bar

🔹 Factory flush volume: 4.5 / 3 L

🔹 Large flush adjustment range: 4 / 4.5 / 6 / 7.5 L

🔹 Small flush adjustment range: 2–4 L

🔹 Flow rate at 3 bar: 0.16 L/s

🔹 Material: Steel

🔹 Height adjustable: Yes

📦 Scope of Delivery

🔹 Water supply connection R 1/2" compatible with MasterFix & MeplaFix

🔹 Protection box for service opening

🔹 WC connection set Ø 90 mm

🔹 90° PE-HD connection bend Ø 90 mm

🔹 PE-HD adapter socket Ø 90 / 110 mm

🔹 Complete fixing and protection materials included
